应用案例 | 卫生级法兰连接温度传感器校准
转自：AMETEK STC 阿美特克测试与校准仪器
卫生型短温度传感器校准
制药、食品及饮料生产企业所使用的温度传感器，通过卫生法兰连接接入工艺流程。该连接方式可让传感器在安装状态下实现彻底清洁，满足行业要求。卫生法兰无螺纹，且对表面光洁度有严格规范，可避免细菌或其他污染物在系统内滋生。
这类温度传感器用于监控生产过程按设计参数运行，以维持系统所需温度；同时记录系统是否完成规范清洁与维护。此类温度传感器的典型校准温度为0℃、50–100℃、130–140℃。其中最高温区间至关重要，对应在线清洗（CIP）温度，可确保清洗过程杀灭所有污染物。常规精度要求为±0.5℃。
由于形状与尺寸特殊，卫生法兰给校准人员带来不小挑战，其特殊结构决定了必须在液槽中完成温度校准。此外，还需搭配外置温度参考源，进一步增加了操作复杂度。
液槽温度传感器校准的难点
液槽长期以来是温度传感器校准的常用设备，但存在诸多问题：
1. 液槽采购与处置成本高昂；
2. 操作人员必须接受专业培训，掌握油液使用规范及接触风险；
3. 存在泄漏隐患，可能引发化学品泄漏、人员滑倒、被高温或低温流体烫伤等事故。
另一关键问题来自外置参考传感器传感器：无法保证参考探头与被校传感器的相对位置一致，也无法确保其浸入深度合规，导致不同操作人员、不同次测量之间的结果难以稳定一致。
受上述因素影响，该类传感器传感器校准流程耗时、要求严苛，且人员培训难度大。实际操作中常需多台液槽并行，虽能缩短时间，但会进一步复杂化流程，大幅提升泄漏、烫伤风险，同时消耗更多昂贵且具潜在危险的油液。
阿美特克JOFRA的解决方案

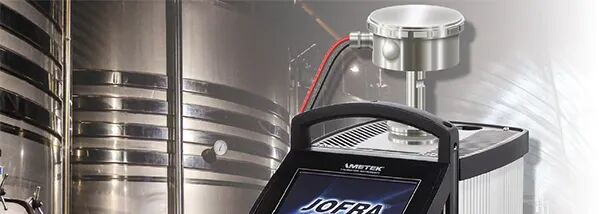

对于小直径法兰，阿美特克JOFRA提供一套卫生型温度传感器校准专用套管，可搭配AMETEK RTCt‑156干体炉使用。针对大直径法兰及更高温度工况，我们对通用结构进行改进，推出适配AMETEK RTCt‑168可切换式干/湿两用干体炉的专用套管。
两种结构均采用高出插孔的套管设计，确保传感器法兰面与套管面接触。设备上还钻有参考孔，可将柔性参考探头插入，并与卫生型传感器探头保持同一深度。若插入深度不足，导致参考探头无法正常浸没，阿美特克JOFRA提供补偿设计：将参考探头从套管底部装入，精准定位至卫生型传感器的深度位置。
通过该设计，浸没深度不足与参考探头定位不一致等问题得到彻底解决。
阿美特克温度校准仪可通过手动、自动步进、配套软件或JOFRACloud云平台设置所需校准温度。可使用多个模块在指定温度点并行工作，提升校准效率。
采用干体炉无需使用油液，可最大限度降低高温/低温流体造成的伤害风险；同时省去危险流体操作与泄漏处置的人员培训。在多数场景下，还能显著缩短校准流程。此外，干体炉的便携性远优于液槽，可减少安装调试时间，更便于现场在线校准。
